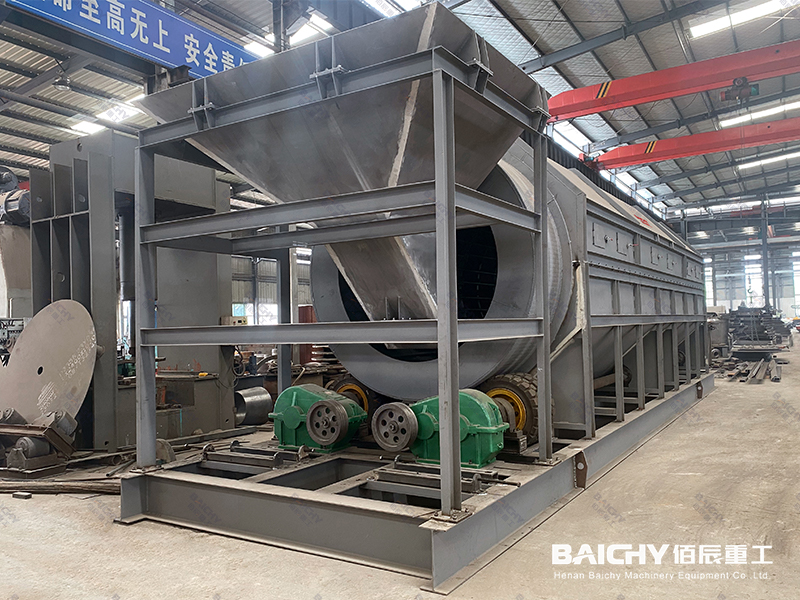

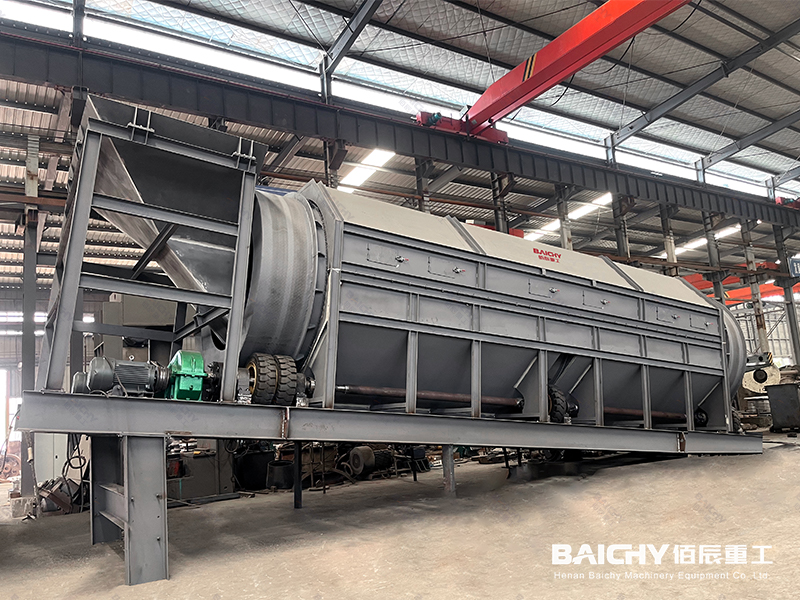

滾筒篩

【篩孔尺寸】：2mm-20mm
【進料粒度】：網孔尺寸×2.5
【電機功率】：3KW-11KW
【設備包含】：礦用滾筒篩主要有電機、減速機、滾筒裝置、機架、密封蓋、進出料口組成。
【適用范圍】：滾筒篩在石料場中用于大小石子分級以及分離出泥土和石粉；在沙石場中用與沙石分離；在煤炭行業用于塊煤與煤粉分離以及洗煤(洗煤機械的組成部分)；在化工行業,選礦行業用于大小塊狀物分級及分離粉狀物質。

【關鍵詞】：

滾筒篩
回轉篩
圓筒篩
旋轉篩分機
滾筒篩分機

產品介紹

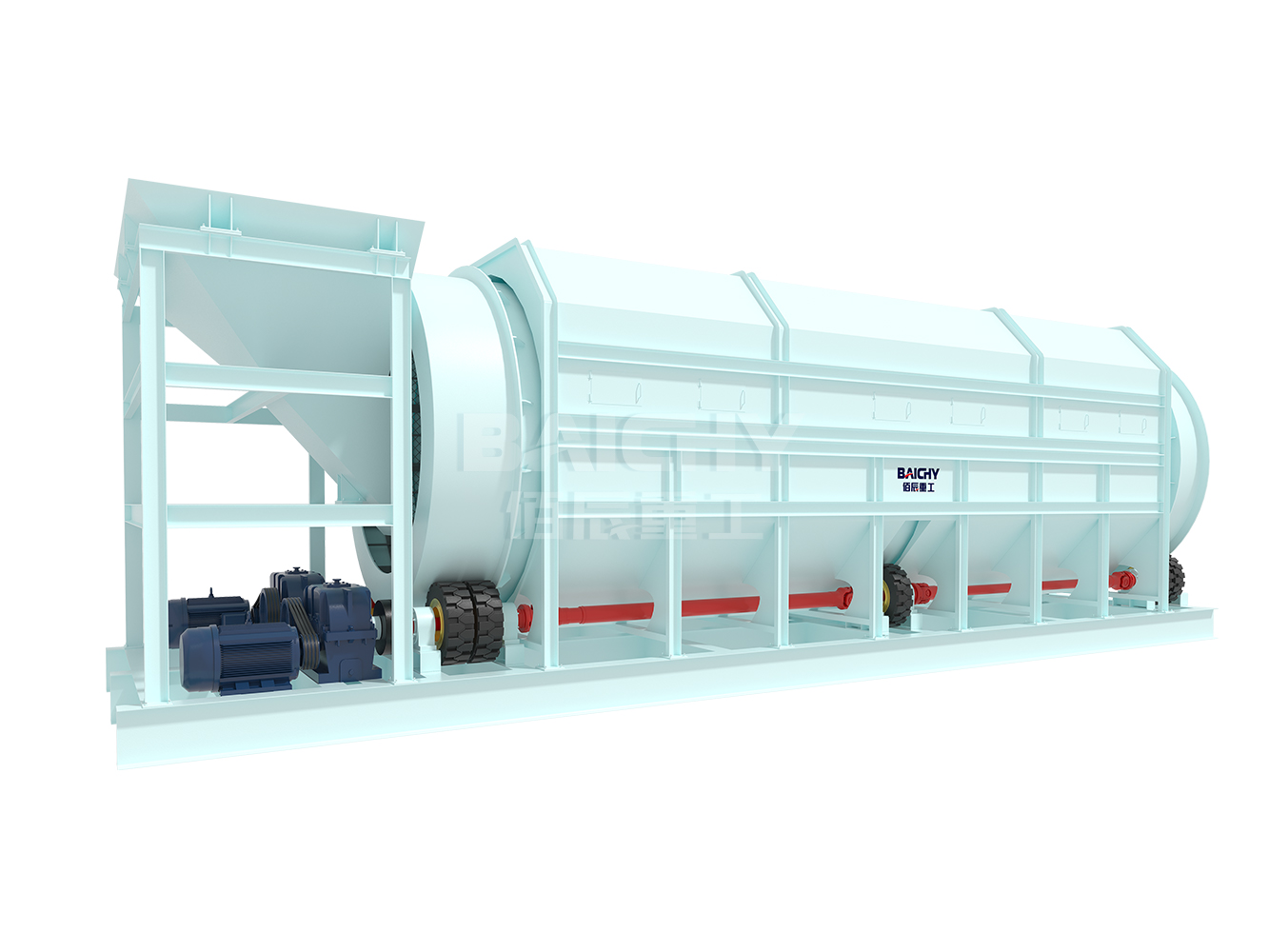

滾筒篩選機是由六角形滾筒、機架、漏斗、減速器、電動機五個部分成。破碎的石料進入滾筒后，一方面隨著滾筒轉動而被篩選，一方面粒度大的石料沿著GTS型滾筒篩滾筒的斜度向前流動，通過不同網目的的篩網逐漸被篩出。不大的石料篩出后落入各自的漏斗，然后由人工運出或自流送往成品堆。

產品優勢

滾筒篩通過筒體的旋轉帶動物料翻滾、滑動，使物料在筒內與篩網充分接觸，小于篩孔的物料能快速透過篩網完成分離，大于篩孔的物料則隨筒體轉動從出料口排出。這種動態篩分方式減少了物料堵塞篩網的概率，即使是含水量較高、粘性較大的物料（如黏土、濕砂），也能通過筒體的持續翻動避免結塊堆積，保持穩定的篩分效率。同時，它能適應不同粒度、密度的物料處理需求，無論是粗顆粒的礦石，還是細粉末的建材原料，都能實現精準篩分，大大提升了生產線的整體效率。

滾筒篩的主體結構由滾筒、支架、傳動裝置等部分組成，各部件之間連接牢固，布局合理。滾筒通常采用加厚鋼板或耐磨合金材料制作，具有極強的抗沖擊和耐磨損能力，能夠承受大量物料的長期沖擊和摩擦而不易損壞。傳動裝置多采用齒輪或皮帶傳動，運行平穩，動力傳遞效率高，故障率低。此外，設備的整體設計充分考慮了力學平衡，在運行過程中振動小、噪音低，不僅延長了設備的使用壽命，也減少了對周邊環境的影響，降低了維護成本，確保了生產的連續性和穩定性。

滾筒篩的操作流程簡單易懂，工作人員經過簡單培訓即可熟練操作。設備的運行參數（如筒體轉速、篩分時間等）可以根據不同的物料特性和篩分要求進行靈活調節。例如，對于較難篩分的物料，可以適當降低筒體轉速，延長物料在筒內的停留時間，以提高篩分效果；而對于易篩分的物料，則可以提高轉速，加快篩分速度，提高處理量。同時，篩網的更換也十分方便，只需松開固定裝置，即可快速更換不同孔徑的篩網，滿足不同的篩分需求，大大增強了設備的通用性和靈活性。

滾筒篩在工作過程中，主要依靠筒體的旋轉實現物料的篩分，相比其他類型的篩分設備（如振動篩），其能耗更低。這是因為滾筒篩的運動方式更符合物料的自然流動規律，減少了不必要的能量損耗。此外，設備在設計時注重密封性，能夠有效防止物料在篩分過程中產生的粉塵外泄，降低了粉塵污染。同時，部分滾筒篩還可以與除塵設備配套使用，進一步減少粉塵排放，符合環保要求。低能耗不僅降低了企業的生產成本，節能環保的特點也使其更適應現代工業生產對綠色環保的發展需求。

立即咨詢

工作原理

1. 物料進入：待篩分的物料通過進料口進入滾筒篩的筒體內，筒體通常呈一定傾斜角度（一般3°-5°）安裝，便于物料在重力作用下沿軸向移動。

2. 旋轉篩分：電機通過傳動裝置（如齒輪、皮帶）帶動筒體勻速旋轉，物料在筒內隨著筒體轉動被不斷提升、下落。在此過程中，小于篩網孔徑的物料會透過篩孔，從筒體下方的出料口排出，成為篩下產物；大于篩網孔徑的物料則被留在筒內，繼續隨筒體移動，最終從筒體末端的出料口排出，成為篩上產物。

3. 輔助作用：部分滾筒篩會在筒內設置抄板，抄板能將物料向上揚起并均勻撒落，增加物料與篩網的接觸面積，減少篩孔堵塞，進一步提高篩分效率。

技術參數

型號	年產量(萬噸)	處理量(噸/小時)	外篩直徑	長度	功率
GTS-3	3	10.4	Φ1200	3	4
GTS-5	5	13.8	Φ1200	4	5.5
GTS-10	10	27.8	Φ1400	5	7.5
GTS-15	15	47.7	Φ1500	6	11

圓滾筒篩技術參數

型號規格	生產能力(t/h)		功率	轉速(r/min)
型號規格	粗篩	細篩	功率	轉速(r/min)
600×1800	18	8	2.2-3	26
800×2400	36	16	4	22
1000×3000	60	27	5.5-7.5	18
1200×3600	90	40	7.5-11	16
1500×3600	110	50	11-13	14
1800×4200	165	77	13-17	12
2100×4200	230	115	15-22	10

生產案例

加工物料

· 研磨設備能夠處理多種材料，包括非金屬礦物(如方解石、石英、石膏、滑石等)、化工原料(石油焦、二氧化鈦)以及金屬和治金材料(氧化鐵、廢金屬)。設備選型需考慮材料的硬度(主要指莫氏硬度 < 6)、濕度、粘度以及安全性(如防爆設計)。 · 不同的設備有著不同的適用性:雷蒙磨機適用于中低硬度的干性物料(80.325日)，HGW微粉磨機專用于非金屬礦物的超細粉(3252500目)，氣流磨機適用于高硬度或熱敏性物料(可達的米級)，而球磨機則主要被用于金屬 / 陶瓷原料(10-100微米)。
