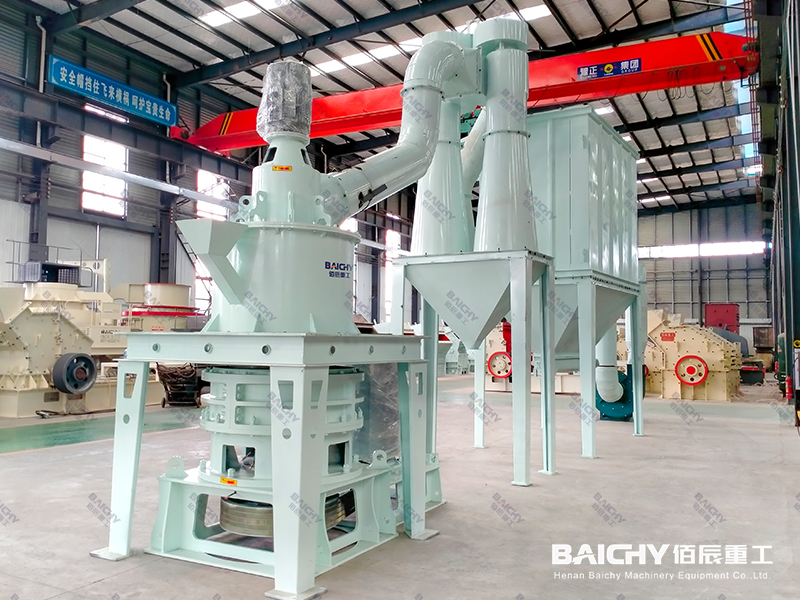

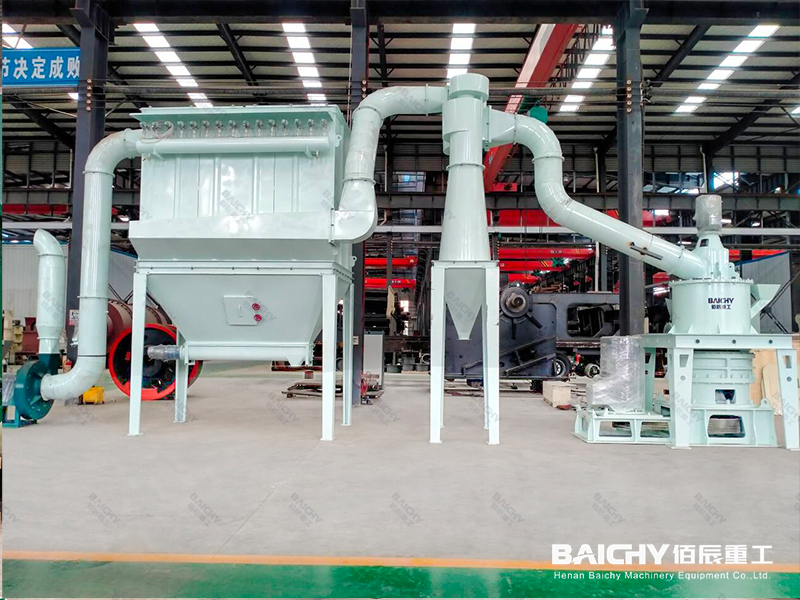

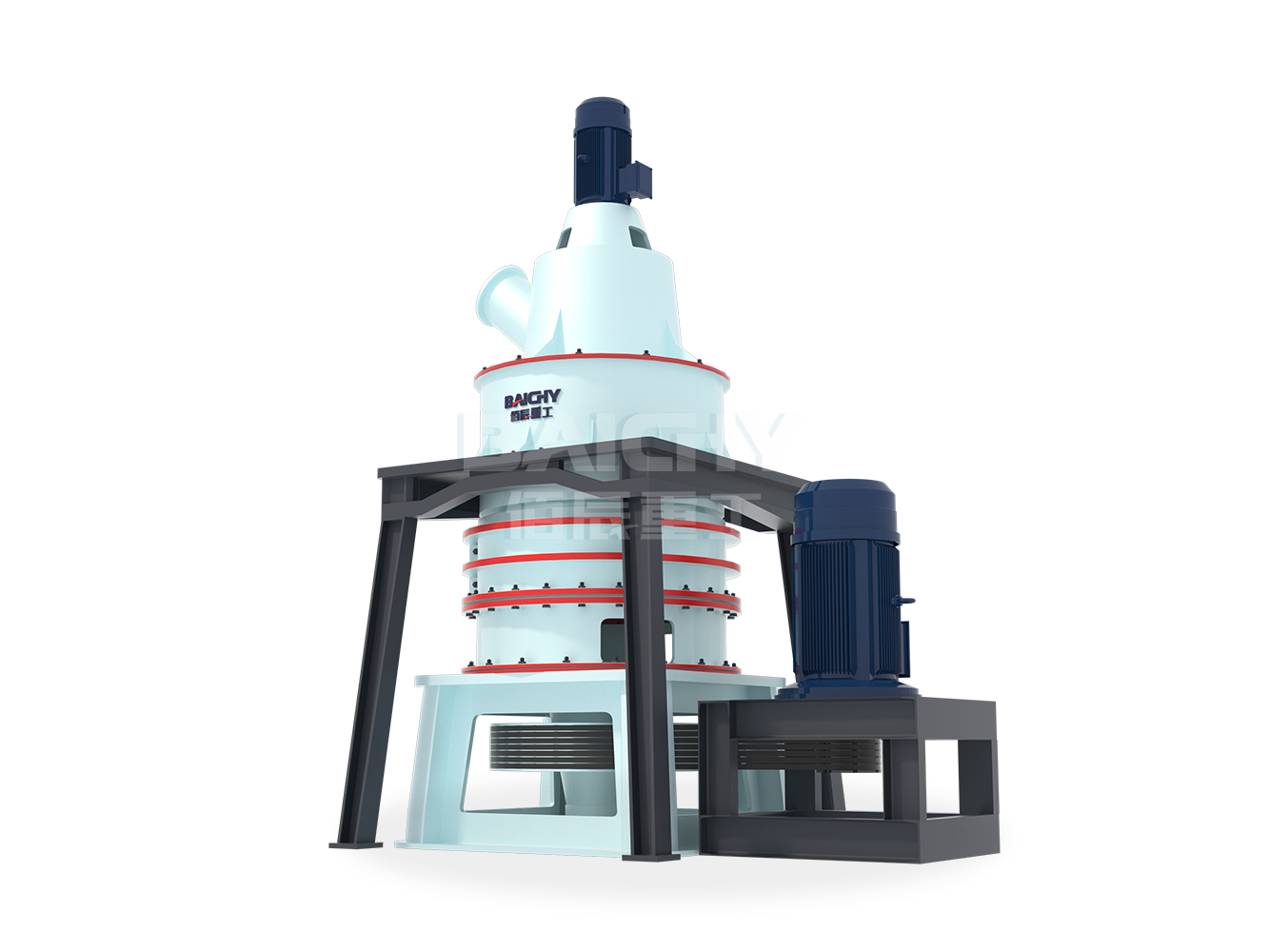

三環中速微粉磨粉機

【進料粒度】：0-25mm
【出料細度】：150-3000目
【處理能力】：0.5-10t/h
【應用領域】：適用于礦山、冶金、化工、建材、冶煉、水利和化學工業等眾多行業
【處理物料】：方解石、石灰石、高嶺土、膨潤土、滑石、葉臘石、硅藻土、重晶石、石膏、石墨、鉀礦石、浮石等 200 余種物料

【關鍵詞】：

HGM微粉磨
超細粉磨設備
高細度微粉磨
石灰石微粉磨
高嶺土微粉磨

產品介紹

三環中速微粉磨是一種高效、節能的細粉及超細粉的加工設備，廣泛應用于非金屬礦、化工、建材、冶金等領域，用于將物料研磨至325目（45μm）~2500目（5μm）甚至更細的細度。其核心特點是“中速運行+三環結構”，采用分級連續研磨方式，對物料同時進行多次循環研磨，成品粒度更細，效率更高，可對莫氏硬度不高于5級的各種非易燃易爆脆性物料進行超細粉磨加工。

產品優勢

依托獨特的三環層疊研磨結構與離心力驅動技術，三環中速微粉磨在成品細度及電動機功率相同的工況下，相比氣流磨、攪拌磨、球磨機，產量可提升 100% 以上。以 HGM10027 型號處理方解石為例，當成品細度達 325 目時，其每小時產能可達 900-6500kg，遠超傳統設備。設備采用優化的傳動系統與研磨路徑設計，減少能量損耗，單位能耗降低 30%，顯著降低企業長期運營成本，助力大規模粉體生產高效推進。

通過獨創的分級連續研磨機制，物料可在三層磨環間進行三次精細化研磨。選粉機配備變頻調速系統，能夠實現對粉體粒度的精準控制，產品細度一次性可達 D97≤5μm，滿足醫藥、電子材料、高端涂料等對超細粉嚴苛的粒度要求。針對不同物料特性，還可通過調整磨輥壓力、選粉機轉速等參數，靈活控制成品粒度分布，確保粉體顆粒均勻度高、品質穩定。

磨輥、磨盤等關鍵易損件采用模塊化快拆設計，通過標準化接口與液壓輔助拆卸裝置，更換時間可縮短至 2 小時以內，大幅減少停機維護時長。液壓系統采用進口密封材料與智能壓力監測技術，密封性提升 40%，有效降低漏油風險；同時配備故障預警系統，可提前監測軸承溫度、振動等異常數據，結合遠程診斷功能，方便技術人員快速定位與解決問題，保障設備持續穩定運行。

整機采用全密封負壓運行結構，搭配脈沖除塵器與旋風集粉器組成的雙重收塵系統，粉塵收集效率高達 99.9%，排放濃度低于國家環保標準（≤30mg/m³），徹底杜絕粉塵外溢。此外，設備配置高效隔音罩與消聲器，通過對風機、傳動部件的降噪處理，運行噪聲可控制在 85 分貝以下，有效改善車間作業環境，助力企業實現綠色生產目標。?

立即咨詢

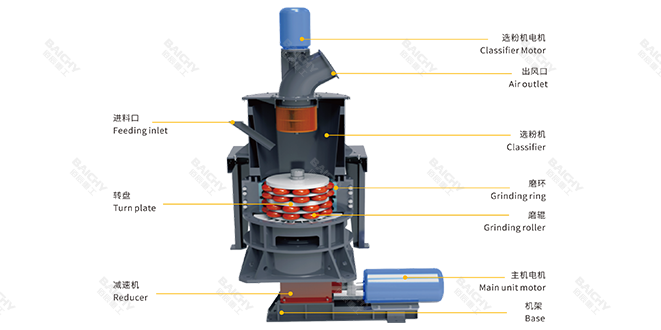

工作原理

三環中速微粉磨的工作流程可分為“研磨-分級-收集”三個階段：

1.研磨階段：物料通過給料系統進入主機磨盤中心，在離心力作用下向磨盤邊緣移動，同時被旋轉的磨輥碾壓、沖擊。三環結構的磨輥形成多層研磨區域，物料經過多次擠壓、剪切和摩擦，逐漸被粉碎至微米級顆粒。

2.分級階段：粉碎后的粉末隨氣流上升至分級機，高速旋轉的轉子產生離心力場。細度合格的粉末（如≤10μm）因質量輕、慣性小，隨氣流通過轉子間隙進入收集系統；粗顆粒（如＞45μm）因離心力大被甩回磨盤，重新參與研磨，直至達到目標細度。

3.收集階段：分級后的超細粉末隨氣流進入除塵器（如脈沖布袋），粉塵被濾袋截留并落入料倉成為成品，凈化后的氣體經風機排出（可循環利用或達標排放）。

技術參數

型號	平均工作直徑	環輥/輥道環數量		主機入料粒度	成品粒度		產量(t/h)	電機功率					設備尺寸
型號	平均工作直徑	環輥	輥道環(pcs)	主機入料粒度	微米	目數	產量(t/h)	主機	選粉機	風機	給料機	卸料閥	設備尺寸
HGM60	600	15	3	≤ 10	5-47	3250-325	0.35-2.5	37	11	30	0.06	0.75	10×3×5.5
HGM80	800	21	3	≤ 10			0.6-4	75	22	45	0.06	0.75	11.9×2.7×5.8
HGM100	1000	27	3	≤ 20			0.9-6	110	30	75	0.15	1.1	15.5×4.5×8.6
HGM1036	1000	36	4	≤ 20			1.2-10	132	37	75	0.15	1.1	18×4.6×8.6

生產案例

加工物料

· 研磨設備能夠處理多種材料，包括非金屬礦物(如方解石、石英、石膏、滑石等)、化工原料(石油焦、二氧化鈦)以及金屬和治金材料(氧化鐵、廢金屬)。設備選型需考慮材料的硬度(主要指莫氏硬度 < 6)、濕度、粘度以及安全性(如防爆設計)。 · 不同的設備有著不同的適用性:雷蒙磨機適用于中低硬度的干性物料(80.325日)，HGW微粉磨機專用于非金屬礦物的超細粉(3252500目)，氣流磨機適用于高硬度或熱敏性物料(可達的米級)，而球磨機則主要被用于金屬 / 陶瓷原料(10-100微米)。
