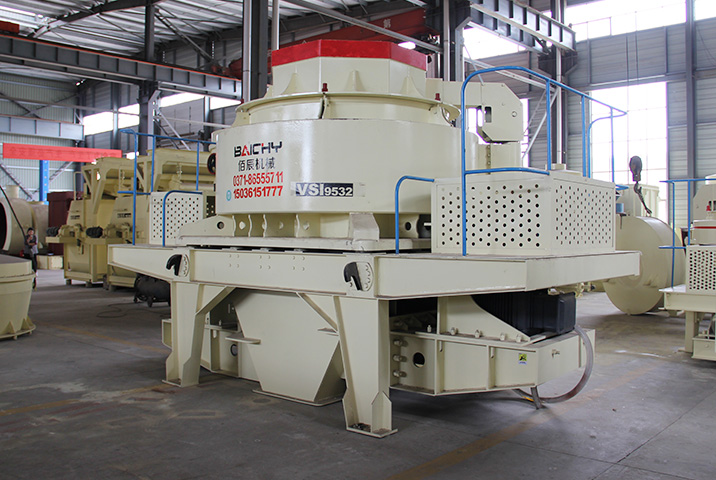

VSI制砂機

【進料粒度】≤50mm 　　【生產能力】60-600t/h 　　【電機功率】110KW-520KW

【應用領域】廣泛應用于人工制砂、石料整型，還用來進行高磨蝕性和二次解體破碎，火電、冶金行業的除硫。

【適用物料】河卵石、花崗巖、玄武巖、灰鋁巖、安山巖、鐵礦石、石灰石、方解石、輝綠巖、鋼渣、玻璃、石英砂和其他高純度材料的生產。

【關鍵詞】：

產品介紹

VSI系列制砂機是佰辰結合現今的工況條件設計的新成果，是目前行業內高性能制沙設備，是人工制沙機器和石料整形領域的主選設備。軟料可配合反擊破組成生產線，在高硬度物料打砂機領域，可配合細碎機達到大產量和優異粒型結合。

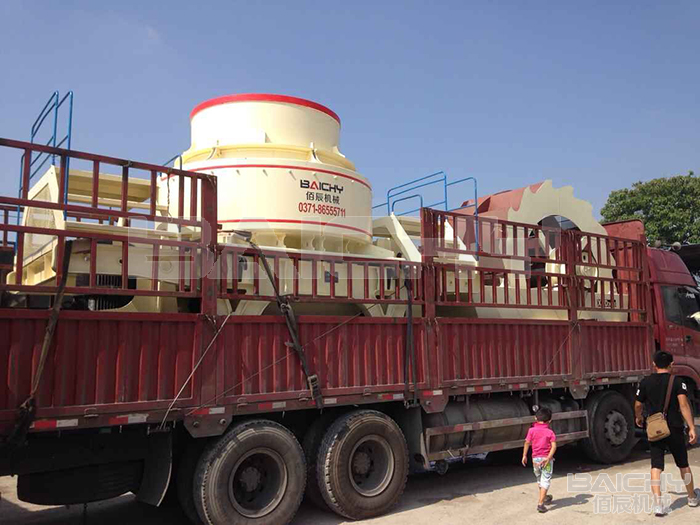

VSI系列制砂機

產品優勢

立即咨詢

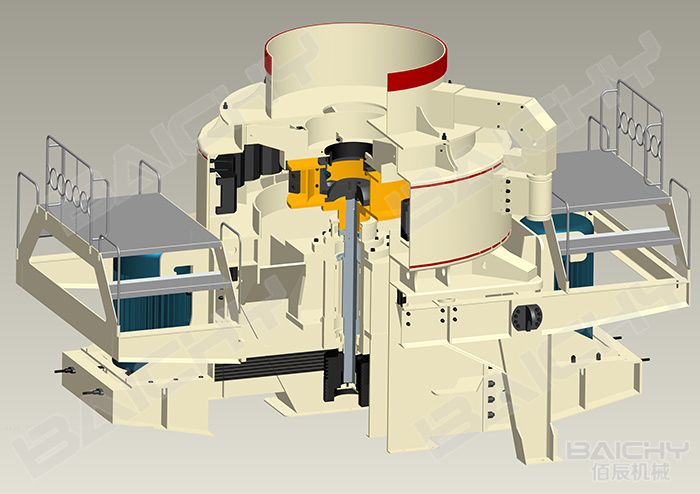

工作原理

VSI系列制砂機是利用高速運動的物料相互自行破碎及物料之間的摩擦而粉碎。此系列設備不僅能夠碎石制砂，而且對出來的成品有整形作用。根據物料的進料方式，可分為全中心進料和中心進料伴隨瀑落進料兩種；根據破形式又可以分為“石打石”和“石打鐵”兩種破。
1.中心進料伴隨瀑落料：物料經過進料斗進入破碎機，經分料錐落到散料盤上,被散料盤分成兩部分。一部分由散料盤中間進入高速旋轉的葉輪，在葉輪中被迅速加速，然后高速從葉輪內拋射出去，先同散料盤四周散落下的另一部分物料沖擊破碎，然后一起沖擊到破碎腔的物料襯層上，被反彈后斜向上沖擊到破碎腔頂部，改變方向向下運動，而從葉輪發射出的物料形成連續的料幕。這樣，物料在破碎腔中受到多次撞擊、摩擦和研磨而達到破碎的目的。破碎后的物料在重力作用下離開破碎腔進入下機殼卸料斗中卸料。破碎腔壁上安裝上下?lián)舸蜃o板,保護機殼不被沖擊磨損。這種方式即為“石打石”；若將下?lián)舸蜃o板換成周護板，物料則直接沖擊到周護板上而破碎，這就是中心進料時的“石打鐵”。
2.全中心進料：與中心進料伴隨瀑落料的工作原理基本相同，不同的是全中心進料時將分料錐卸掉，物料全部從進料口直接落入散料盤中，經散料盤中間直接進入葉輪繼而進行破碎。

" alt="">

技術參數

型號		VSI-7611	VSI-8518	VSI-9526	VSI-1140	VSI-1145
生產能力(t/h)	瀑落與中心進料	120-180	200-260	300-360	450-520	490-600
生產能力(t/h)	全中心進料	60-90	100-130	150-190	225-260	250-310
給料尺寸	軟料	＜ 35	＜ 40	＜ 45	＜ 50	＜ 50
給料尺寸	硬料	＜ 30	＜ 35	＜ 40	＜ 45	＜ 45
轉速(r/min)		1700-1890	1520-1690	1360-1510	1180-1310	1180-1280
雙電機功率		110-150	180-220	264-320	400-440	440-520
外形尺寸		3700×2150×2100	4140×2280×2425	4560×2447×2278	5000×2700×3300	5100×2790×3320
振動傳感器		監測范圍：0.1-20mm/s 連續可調
液壓潤滑站	雙油泵電動機功率	2×0.31kw
	保護	雙油泵互補保證供油；無油流、無油壓自動停機；水冷降溫；冬季電機加熱啟動
	外形尺寸	820×520×1270
	油箱加熱器功率	2kw

生產案例

加工物料

· 研磨設備能夠處理多種材料，包括非金屬礦物(如方解石、石英、石膏、滑石等)、化工原料(石油焦、二氧化鈦)以及金屬和治金材料(氧化鐵、廢金屬)。設備選型需考慮材料的硬度(主要指莫氏硬度 < 6)、濕度、粘度以及安全性(如防爆設計)。 · 不同的設備有著不同的適用性:雷蒙磨機適用于中低硬度的干性物料(80.325日)，HGW微粉磨機專用于非金屬礦物的超細粉(3252500目)，氣流磨機適用于高硬度或熱敏性物料(可達的米級)，而球磨機則主要被用于金屬 / 陶瓷原料(10-100微米)。
