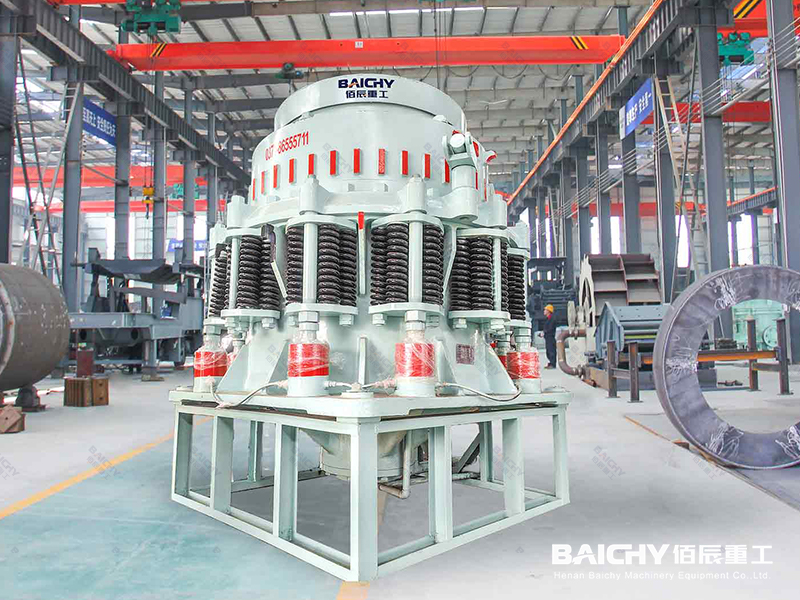

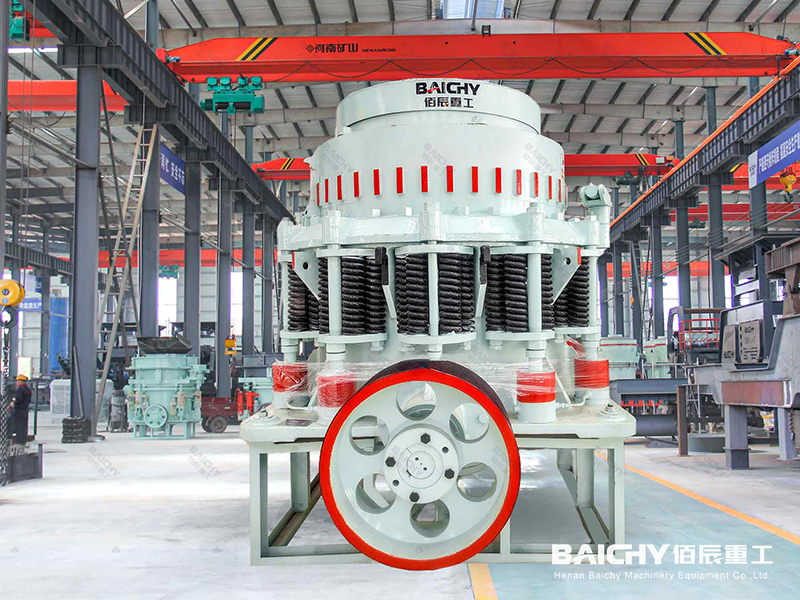

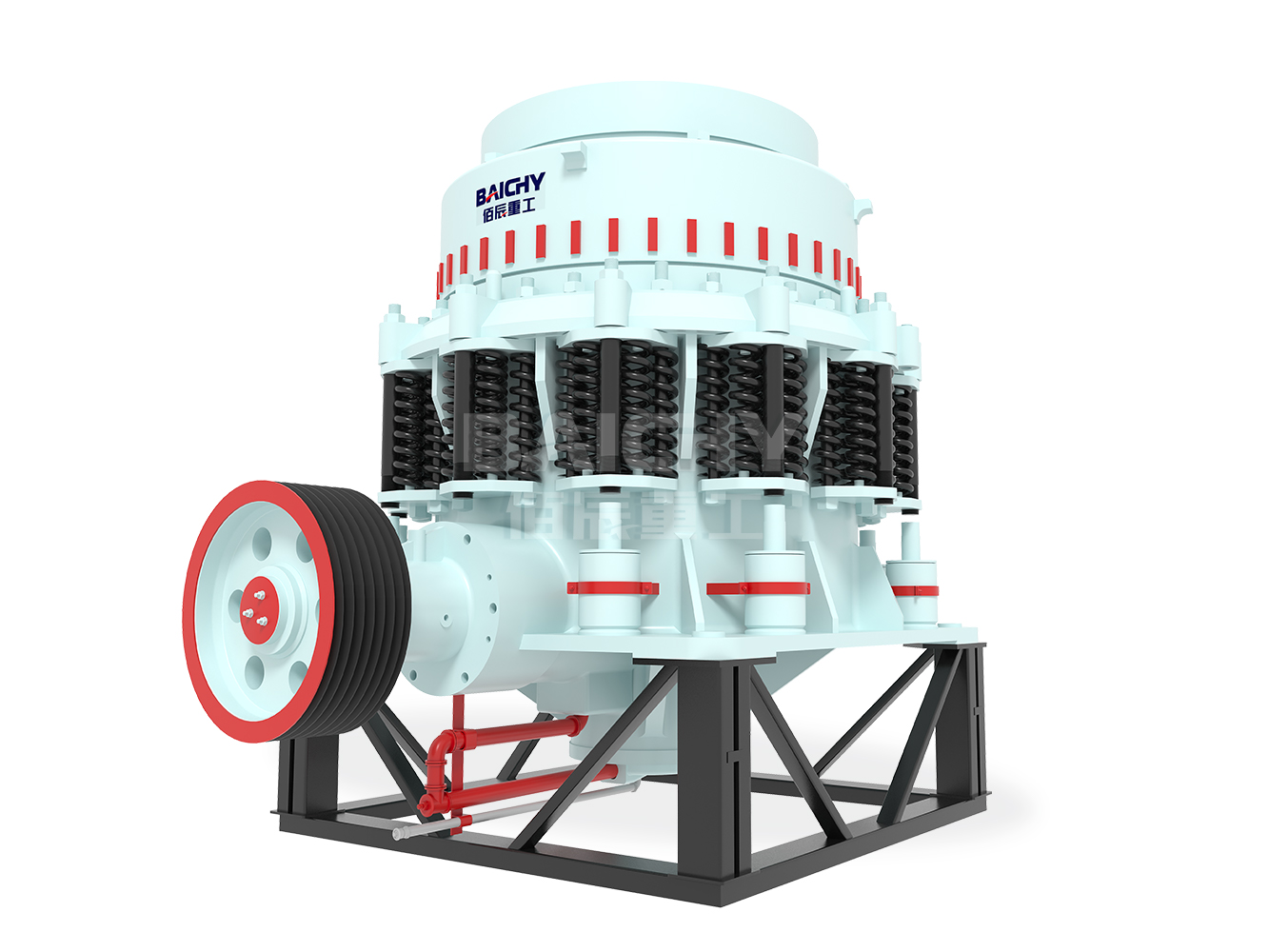

西蒙斯圓錐破碎機

【進料粒度】：0-25mm
【出料細度】：150-3000目
【處理能力】：0.5-10t/h
【應用領域】：適用于礦山、冶金、化工、建材、冶煉、水利和化學工業等眾多行業
【處理物料】：方解石、石灰石、高嶺土、膨潤土、滑石、葉臘石、硅藻土、重晶石、石膏、石墨、鉀礦石、浮石等 200 余種物料

【關鍵詞】：

彈簧圓錐破
西蒙斯碎礦機
傳統圓錐破碎機
西蒙斯圓錐破碎機
西蒙斯圓錐破

產品介紹

西蒙斯圓錐破碎機（Symons Cone Crusher）是國際知名的層壓式破碎設備，由美國Symons兄弟研發并成為行業經典。其核心原理是通過動錐旋擺擠壓+彈簧過載保護，在多層破碎腔內實現物料的高效破碎與粒型優化，具有破碎比大、粒型均勻、維護簡便的特點。作為中硬及以上物料（如鐵礦石、花崗巖、建筑垃圾）中細碎作業的標桿設備，西蒙斯圓錐破廣泛應用于金屬礦山、砂石骨料、冶金、建筑垃圾回收等領域，尤其適合對粒型要求高、產能需求穩定的中小型生產線。

產品優勢

西蒙斯圓錐破碎機基于層壓破碎原理，結合優化設計的破碎腔型與高擺頻、合理沖程，破碎力強勁。當偏心軸套驅動主軸和破碎錐做旋擺運動時，物料在破碎腔內受到持續且高強度的擠壓、彎曲和剪切力，進而實現高效破碎。這種設計使破碎機在處理各類硬度礦石時，均能保持較高的破碎比，相較于傳統破碎機，處理量可大幅提升30%-50%，如在處理抗壓強度200MPa以上的花崗巖時，每小時產量可達數百噸，且能把大塊物料高效破碎至所需粒度，滿足后續工藝要求。

該破碎機在破碎過程中，物料在破碎腔內相互擠壓摩擦，遵循層壓破碎機制，實現選擇性破碎。成品粒度均勻，立方體顆粒含量高，針片狀物料比例大幅降低，相較于一些普通破碎機，針片狀物料可減少20%-30%。這種優質粒型的產品在建筑骨料生產、道路建設等領域優勢明顯，用于混凝土骨料時，能顯著提升混凝土的強度和工作性能，使建筑工程質量更可靠。

西蒙斯圓錐破碎機采用大直徑主軸、重型化主機架，關鍵零部件選用特殊優質材料制造，能承受巨大的破碎力和沖擊力。獨立的稀油潤滑自動控制系統，確保各運動部件在良好潤滑條件下工作，有效降低磨損，延長設備使用壽命。過鐵保護裝置可在非破碎物（如鐵塊）進入破碎腔時，自動釋放讓其通過，隨后迅速復位，保障設備正常運轉，避免因意外損壞導致長時間停機，降低生產中斷風險，確保生產線穩定運行。

其結構設計合理，所有部件均可從上部或側面拆裝，極大簡化了檢修流程。例如，更換破碎壁、軋臼壁等易損件時，無需復雜的拆解工作，可直接從側面快速更換，大大縮短了維修時間。采用滑動軸承，不僅承載性能良好，維修成本也更低。液壓調整機構可快速、精準地調節排料口大小，滿足不同生產需求。而且，設備配備先進的自動化控制系統，操作人員可遠程監控設備運行狀態，及時調整參數，操作簡便，降低勞動強度。

立即咨詢

工作原理

1. 進料階段?：物料從頂部進料口進入破碎腔，動錐在偏心套驅動下做旋擺運動。

2. 層壓破碎?：?標準型（STD）??：動錐與定錐間距較大，物料在錐間受多次擠壓、折斷，形成粗碎-中碎效果。出料粒度15-50mm，適合二級破碎。短頭型（SH）??：動錐與定錐間距小，物料受高頻擠壓，形成細碎-制砂效果。出料粒度3-15mm，適合三級破碎或制砂。

?3. 排料階段?：破碎后的物料從底部排料口排出，排料口大小可通過彈簧預緊力手動調節。

技術參數

型號	腔型	破碎錐大端直徑	排礦口調整范圍	最大給料尺寸	處理能力(t/h)	電機功率	外形尺寸
CC75	標準粗型	900(3')	25-38	150	59-163	75	2450×1820×2100
CF75	標準中型	900(3')	13-38	85	45-91	75	2450×1820×2100
CS75	標準細型	900(3')	6-22	35	27-90	75	2450×1820×2100
CC110	標準粗型	1200(4')	15-50	180	110-250	110	2485×2050×2445
CF110	標準中型	1200(4')	10-38	130	80-180	110	2485×2050×2445
CS110	標準細型	1200(4')	10-31	90	63-140	110	2485×2050×2445
CC160	標準粗型	1295(4 1/4')	19-50	205	172-349	132	2885×2320×2855
CF160	標準中型	1295(4 1/4')	16-38	178	132-253	132	2885×2320×2855
CS160	標準細型	1295(4 1/4')	13-31	115	109-181	132	2885×2320×2855
CC220	標準粗型	1400(4 1/2')	30-60	235	210-530	220	3153×2358×2750
CF220	標準中型	1400(4 1/2')	22-45	180	180-475	220	3153×2358×2750
CS220	標準細型	1400(4 1/2')	19-40	100	130-260	220	3153×2358×2750
CC250	標準粗型	1650(5 1/2')	30-60	228	299-635	250	3410×2620×3350
CF250	標準中型	1650(5 1/2')	25-50	205	258-417	250	3410×2620×3350
CS250	標準細型	1650(5 1/2')	20-45	178	181-327	250	3410×2620×3350
CC315	標準粗型	2135(7')	31-64	314	1125-1814	400	4613×3302×4638
CF315	標準中型	2135(7')	25-51	284	862-1424	400	4613×3302×4638
CS315	標準細型	2135(7')	19-38	236	544-1034	400	4613×3302×4638

生產案例

加工物料

· 研磨設備能夠處理多種材料，包括非金屬礦物(如方解石、石英、石膏、滑石等)、化工原料(石油焦、二氧化鈦)以及金屬和治金材料(氧化鐵、廢金屬)。設備選型需考慮材料的硬度(主要指莫氏硬度 < 6)、濕度、粘度以及安全性(如防爆設計)。 · 不同的設備有著不同的適用性:雷蒙磨機適用于中低硬度的干性物料(80.325日)，HGW微粉磨機專用于非金屬礦物的超細粉(3252500目)，氣流磨機適用于高硬度或熱敏性物料(可達的米級)，而球磨機則主要被用于金屬 / 陶瓷原料(10-100微米)。
